Stufenbohrer mit Wendeplatten für Hydraulikzylinder

14.02.2018

Aktuelle Situation

Unser Kunde steht im Wettbewerb massiv unter Druck. Gemeinsam haben wir überlegt, wie der aktuelle Fertigungsprozess beschleunigt werden kann. Dabei stießen wir auf den Arbeitsschritt, in dem ein Stufenbohrer aus HSS im Einsatz ist. Die bisherigen Ergebnisse und Standzeiten waren für den Kunden alles andere, als zufriedenstellend.

HSS Stufenbohrer

Bisher war ein Stufenbohrer aus HSS im Einsatz, der aus einem Standard Spiralbohrer von einer Werkzeugschleiferei geschliffen wurde.

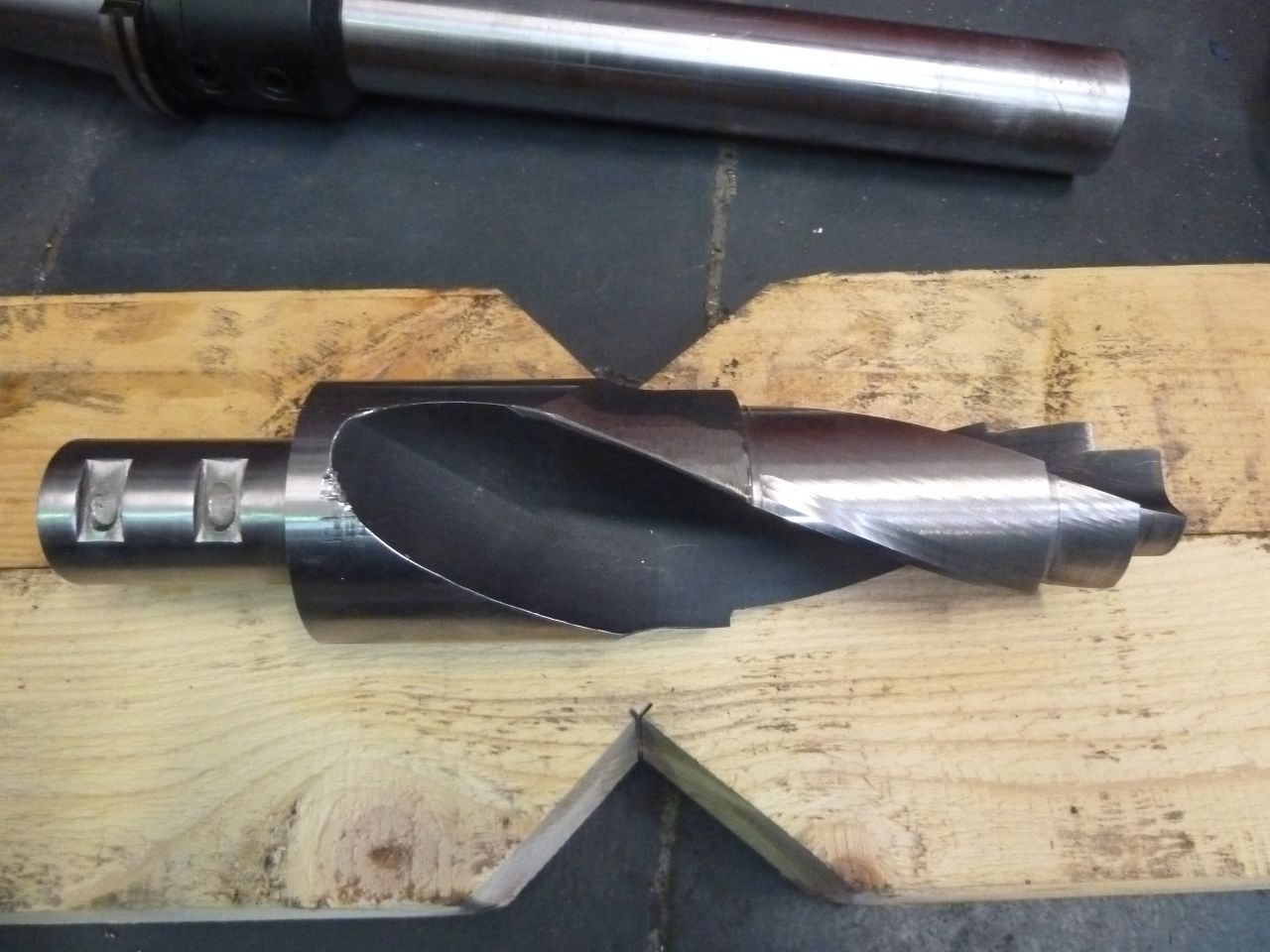

Stufenbohrer HSS
Bildnachwes: Stufenbohrer HSS, HPW Hagelberg

Das zu bearbeitende Material des Zylinders ist 42CrMo4. Zwar sind die Einsatzbedingungen hinsichtlich Spannung des Bohrers, Spannung des Zylinders sowie Kühlmittel ausreichend, dennoch war die Verschleißgrenze des Stufenbohrers nach zwei Bohrungen erreicht.

Da der Kunde für das Jahr 2018 einen größeren Abruf der Hydraulikzylinder hat, musste eine bessere Lösung her.

Einsatz Stufenbohrer mit Wendeplatten

Wir haben dem Kunden dann den folgenden Lösungsvorschlag erarbeitet: ein Sonderwerkzeug, hier ein Stufenbohrer mit Wendeplatten.

Der Vorteil dieses Sonder-Stufenbohrers

  • der Grundkörper ist aus geeignetem Werkzeugstahl gefertigt
  • der Grundkörper ist Einsatz gehärtet und geschliffen
  • die Wendeplatten lassen sich bei Erreichen der Verschleißgrenze leicht wechseln
  • die Wendeplatten haben mehrere Schneiden
  • der Grundkörper kann bei Beschädigung repariert werden
  • das Sonderwerkzeug kann mit höheren Geschwindigkeiten gefahren werden
  • die Kosten pro Schneide sinken
  • der Fertigungsprozess wird günstiger

Stufenbohrer Wendeplatten_01
Bildnachweis: Stufenbohrer Wendeplatten, HPW Hagelberg

Stufenbohrer Wendeplatten_03
Bildnachweis: Stufenbohrer Wendeplatten, HPW Hagelberg

Der Stufenbohrer wird in Kürze beim Kunden zum Einsatz kommen. Über das Ergebnis werde ich wieder berichten.
