Sonder-Aufnahme mit MK für Gewindebohrer

In diesem Beitrag berichte ich über eine spezielle Aufnahme, die beim Fertigungsschritt des Gewindebohrens auf einem konventionellen Bohrwerk zum Einsatz kommt.

Problemstellung

Unser Kunde hat neben zwei leistungsstarken CNC-Portalbearbeitungszentren auch mehrere konventionelle Bohrwerke in Betrieb. Einige Bauteile, bei denen viele Gewinde hergestellt werden müssen, werden auf den Bohrwerken gefertigt. Dabei hat sich ein Problem ergeben: Der Kunde muss den Gewindebohrer nach dem Gewindeschneidvorgang unter dem Bauteil herausziehen, da beim Rücklauf die frisch geschnittenen Gewinde an Qualität verlieren.
Mit herkömmlichen Gewindeschneidfuttern kann man nicht arbeiten, da diese von den Abmessungen zu groß sind, nicht die Tiefe der zu schneidenden Gewinde erreichen und das Herausnehmen aus dem Schneidfutter schwierig ist.

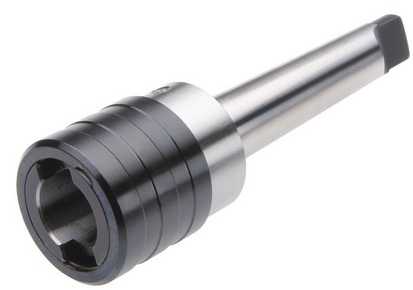

Standard Schnellwechselfutter

Lösungsidee

Der Kunde hat mich gebeten, mir die Situation vor Ort anzusehen und gemeinsam nach einer Lösung zu suchen. Bei unserem Gespräch haben wir vereinbart, alle Möglichkeiten durchzugehen und diese zunächst nicht nach „machbar oder nicht machbar“ zu bewerten.
Nach kurzer Zeit kam uns diese Idee: Wie wäre es mit einer Sonder-Aufnahme mit Morsekegelschaft, einem passenden Vierkant zur Aufnahme des Gewindebohrers und einem Magneten, der das Werkzeug festhält? Das klang verrückt, aber gut.

Die Umsetzung

Da sich unser Unternehmen auf Sonderanfertigungen bei Werkzeugen und Aufnahmen spezialisiert hat, habe ich mich direkt an die Arbeit gemacht und einige Partner aus unserem HPW-Expertenpool diese Idee vorgestellt. Einer dieser Hersteller hat diese Herausforderung angenommen und einen Lösungsvorschlag gemacht. Wichtig war, dass der Magnet am Grund der Vierkantöffnung festsitzt und genug Haltekraft für den Gewindebohrer, in diesem Fall ein M32 x 2, hat.
Unser Partner hat sich auf die Suche nach einem passenden Magneten gemacht, diesen gefunden und in der Aufnahme mit einem Spezialkleber befestigt.

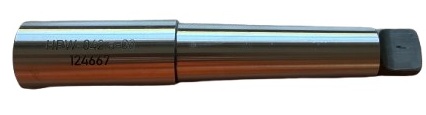

Sonder-Gewindebohreraufnahme MK, mit Vierkant 29 und Haltemagnet

Der Einsatz in der Praxis

Nach Eingang der Lieferung hat der zuständige Facharbeiter des Bohrwerks die Aufnahme optisch für praxistauglich gehalten und direkt eingesetzt. Mit dem Ergebnis ist man sehr zufrieden. Der Gewindebohrer sitzt fest in der Aufnahme, das Gewinde wird einwandfrei geschnitten, und der Gewindebohrer lässt sich leicht aus der Aufnahme herausziehen.

Rundum Sorglos Paket

Bei der Zusammenarbeit mit unseren Kunden ist uns wichtig, dass sich die Mitarbeiter auf ihre Kernaufgaben konzentrieren können. Wir wollen dem Kunden schließlich Arbeit abnehmen und nicht zusätzlich Arbeit bringen.

•  Die Anforderungen des Anwenders von Anfang an besprochen
• Alles was dem Kunden wichtig ist, wird dokumentiert
• Wir erarbeiten ein passendes Konzept - der Kunde prüft, ob es für ihn passt und rentabel ist
